Ограничитель радиуса изгиба кабеля для лестничного лотка

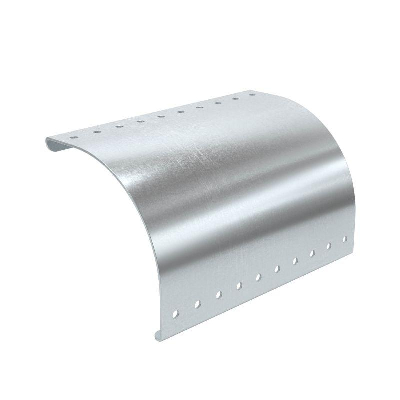

Ограничитель радиуса изгиба (ОРК) — это специальный элемент, устанавливаемый на лестничные лотки в местах изменения направления трассы (повороты, изгибы, ответвления). Основная функция этого устройства — предотвращение перегиба и механического повреждения кабеля при его укладке и эксплуатации. Конструктивно ограничитель представляет собой направляющую с закругленной поверхностью, которая обеспечивает плавный переход кабеля с минимальным радиусом, соответствующим требованиям производителя (обычно 5-15 диаметров кабеля). Изготавливается из оцинкованной или нержавеющей стали, устойчивой к коррозии. Профессиональные и сертифицированные комплектующие для монтажа кабельных систем предлагает компания «УралПромРесурс-ЕК».

Назначение и технические преимущества

Использование ограничителей радиуса изгиба в кабельных трассах решает несколько критических задач, напрямую влияющих на надежность и безопасность системы.

• Защита изоляции. При изгибе кабеля на угол менее допустимого нарушается целостность изоляции (микротрещины, растяжение оболочки), что снижает электрическую прочность и может привести к пробою. Ограничитель полностью исключает такую возможность.
• Сохранение электрических параметров. Резкие перегибы изменяют распределение электрического поля, особенно в высокочастотных (оптоволокно) и силовых кабелях, что увеличивает потери и нагрев.
• Увеличение срока службы. Кабели, уложенные без перегибов, служат на 20-30% дольше, так как не подвергаются механическому старению в точках изгиба.
• Упрощение монтажа. Ограничитель служит надежной опорой для протяжки кабеля, облегчая работу монтажников и снижая риск повреждения кабеля при затяжке.

Виды и критерии выбора

Ограничители радиуса изгиба различаются по конструкции и размерам в зависимости от типа лотка и сечения кабеля.

Основные типы:

• Для горизонтальных поворотов. Устанавливаются на внутреннем или наружном радиусе поворота лестничного лотка. Могут быть в виде цельной направляющей или набора отдельных роликов.
• Для вертикальных перегибов. Используются при переходе трассы с горизонтального на вертикальный участок или при обходе препятствий.
• С креплением на перекладины. Наиболее распространенный вариант для лестничных лотков: ограничитель фиксируется непосредственно на поперечных перекладинах с помощью болтов или хомутов.

Критерии выбора:

• Материал изготовления. Оцинкованная сталь — для сухих помещений. Нержавеющая сталь — для влажных и агрессивных сред.
• Радиус закругления. Должен соответствовать минимально допустимому радиусу изгиба для используемого типа кабеля (указывается в документации на кабель). Для силовых кабелей обычно требуется радиус не менее 6-8 диаметров.
• Совместимость с лотком. Ограничитель должен подходить по ширине и шагу перекладин лестничного лотка.
• Нагрузочная способность. Должна выдерживать массу кабельного пучка и усилие при протяжке без деформации.

Наличие ограничителей радиуса изгиба в проекте — обязательное требование для ответственных объектов (электростанции, подстанции, серверные). Наш каталог включает различные модели ОРК для лестничных лотков. Чтобы купить подходящие комплектующие, уточните актуальную цену у наших менеджеров. Мы предлагаем выгодные условия для оптовых и розничных клиентов в Екатеринбурге и области, с доставкой по Свердловской области и в другие регионы. Для консультации и оформления заказа звоните по телефону +7 (912) 650-17-32.
