Кронштейн для кабельного лотка — это опорный элемент, который обеспечивает жесткое и надежное крепление трассы к вертикальным или горизонтальным строительным конструкциям: стенам, колоннам, потолку, фермам перекрытия. От прочности и правильного выбора кронштейна зависит устойчивость всей кабельной системы, ее способность выдерживать вес кабелей без провисания и деформации, а также безопасность эксплуатации. Этот компонент принимает на себя основные статические и динамические нагрузки, возникающие в течение всего срока службы трассы. Профессиональные комплектующие для монтажа кабеленесущих систем предлагает компания «УралПромРесурс-ЕК».
Конструктивные типы и их назначение
Кронштейны классифицируются по форме, способу крепления и типу нагрузки, на которую они рассчитаны. Основные варианты исполнения включают:
- Г-образные (угловые) кронштейны. Наиболее распространенный тип для настенного монтажа лотков. Одна полка крепится к стене, а другая служит опорой для боковины лотка. Позволяют создавать как горизонтальные, так и вертикальные участки трассы.
- Z-образные кронштейны. Используются для подвеса лотков к потолку или верхним конструкциям. Верхняя горизонтальная полка крепится к потолку, вертикальная полка задает необходимый вылет (расстояние от потолка до лотка), а нижняя горизонтальная полка служит опорой для лотка.
- Прямые (штанговые) подвесы. Представляют собой регулируемые по длине шпильки (штанги) с фиксаторами на концах. Верхний фиксатор крепится к перекрытию, нижний — к лотку. Такая система позволяет точно выровнять трассу по высоте и компенсировать неровности базовой поверхности.

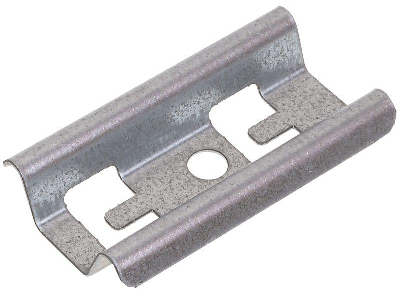

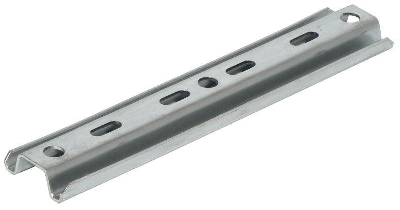

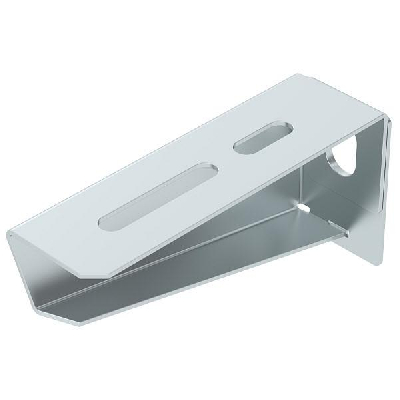

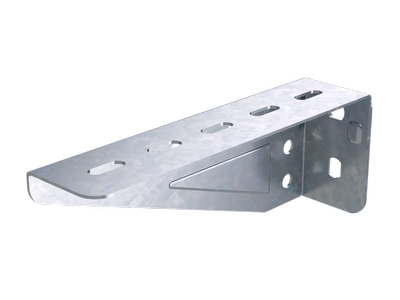

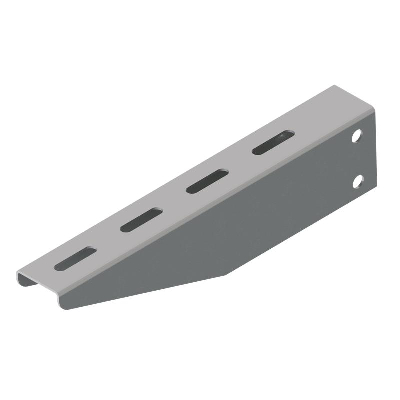

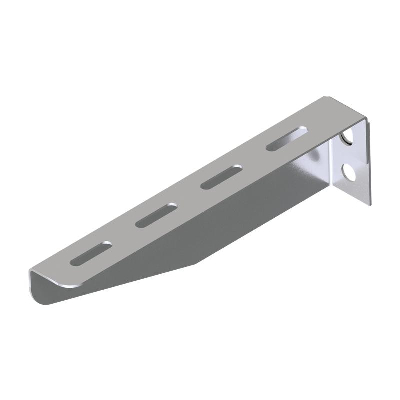

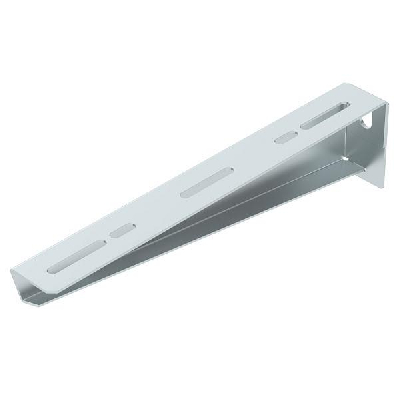

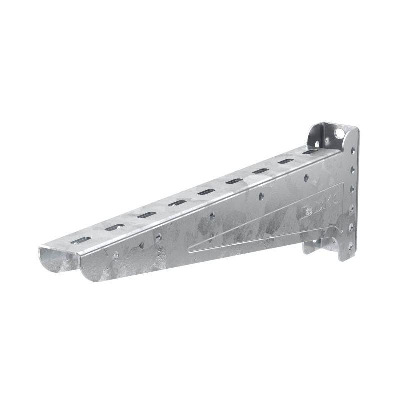

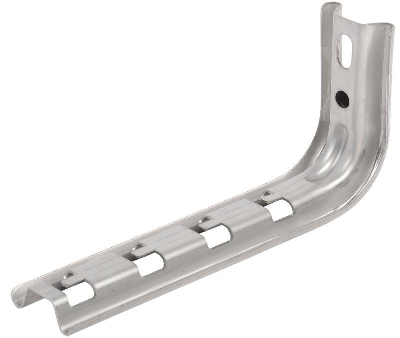

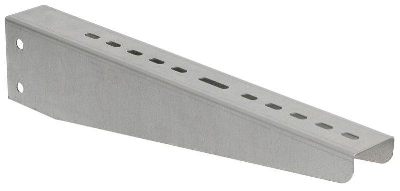

- Консольные (стоечные) кронштейны. Применяются для крепления лотков к колоннам, стойкам или фермам. Обеспечивают крепление трассы на расстоянии от несущей конструкции, что удобно для обхода препятствий или размещения нескольких ярусов лотков.
Материалом изготовления служит холоднокатаная сталь толщиной от 1,5 до 3 мм с цинковым или полимерным покрытием для защиты от коррозии.
Критерии выбора и расчет нагрузки
Подбор кронштейна осуществляется на основе инженерного расчета, учитывающего несколько ключевых параметров. Правильный выбор гарантирует долговечность и безопасность системы.
- Тип и размер лотка. Кронштейн должен точно соответствовать ширине и высоте борта лотка, а также его массе. Производители указывают типоразмеры кронштейнов под стандартные серии лотков (например, для лотка шириной 100, 150, 200, 300 мм).

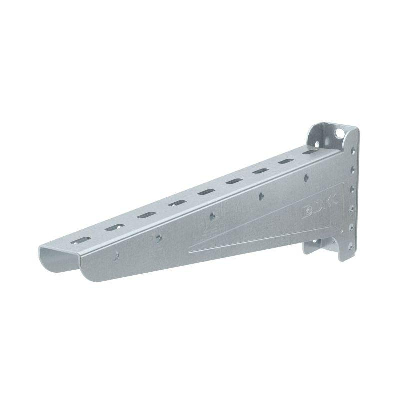

- Нагрузочная способность. Определяется максимальным весом кабельного пучка с учетом запаса прочности (коэффициента безопасности, обычно 1,5-2). Этот параметр зависит от толщины металла, длины консоли (вылета) и шага установки кронштейнов. Для тяжелых трасс используются усиленные модели с дополнительными ребрами жесткости.
- Способ крепления к основанию. Кронштейн может иметь готовые отверстия под анкерные болты, саморезы или быть предназначен для сварного соединения. Выбор зависит от материала несущей конструкции (бетон, кирпич, металлоконструкция).
- Коррозионная стойкость. Для помещений с нормальной влажностью достаточно оцинкованного исполнения. Для улицы, производственных цехов с агрессивной средой или помещений с повышенной влажностью необходимы кронштейны с порошковым полимерным покрытием или из нержавеющей стали.
- Шаг установки. Расстояние между кронштейнами (обычно от 1,5 до 3 метров) рассчитывается исходя из несущей способности лотка и кронштейна, а также веса кабелей. Уменьшение шага повышает жесткость трассы.
Использование качественных и правильно подобранных кронштейнов — это основа для создания надежной, долговечной и безопасной кабельной трассы. Для получения технической консультации по расчету нагрузки, подбора кронштейнов под ваши задачи и оформления заказа свяжитесь с нашими инженерами. Уточнить актуальную цену и купить необходимые опорные элементы с доставкой по Екатеринбурге можно по телефону +7 (912) 650-17-32.
