Донная вставка для кабельных лотков лестничного типа

Кабельные лотки лестничного типа, состоящие из двух параллельных несущих тросов или профилей с поперечными перекладинами, обеспечивают эффективную вентиляцию и быстрый монтаж проводки. Однако в условиях, где требуется дополнительная механическая защита кабелей от падающих предметов, пыли или несанкционированного доступа, необходимо закрыть дно конструкции. Именно для этой цели используется специальная деталь — донная вставка, или сплошное дно. Монтаж таких элементов позволяет быстро трансформировать открытую лестничную конструкцию в лоток с защищенным каналом. Надежные комплектующие для модернизации систем предлагает компания «УралПромРесурс-ЕК».

Конструктивные особенности и функциональное назначение

Донная вставка представляет собой лист из оцинкованной стали или алюминия, профилированный для увеличения жесткости. Она предназначена для установки между несущими боковинами лотка поверх поперечных перекладин. Основные функции данного элемента заключаются в следующем:

• Создание сплошного защитного слоя. Вставка образует непроницаемый барьер, предотвращающий выпадение кабелей вниз, их случайный захват или повреждение с нижней стороны трассы.
• Повышение механической прочности. Качественная профилированная вставка дополнительно усиливает конструкцию лотка, распределяя нагрузку и увеличивая его несущую способность.
• Ограничение распространения пыли и влаги. В условиях производства сплошное дно препятствует проникновению пыли снизу на кабели, а при установке в определенных положениях может частично защищать от брызг.
• Улучшение эстетики. Закрытая трасса выглядит более аккуратно и законченно, что важно для публичных пространств, офисов или чистых производственных зон.

Вставки изготавливаются для стандартных типоразмеров лотков (ширина 50, 100, 150, 200, 300, 400, 500, 600 мм) и фиксируются с помощью винтов, заклепки или специальных зажимов, идущих в комплекте. Толщина металла обычно составляет от 0,7 до 1,2 мм.

Критерии выбора и практика применения

Подбор донной вставки производится в соответствии с параметрами существующей или проектируемой кабельной трассы. Ключевыми моментами являются:

• Точное соответствие ширине лотка. Вставка должна плотно, но без деформации входить между боковыми стенками. Использование элемента неподходящего размера приводит к ненадежному креплению и снижению защитных свойств.
• Материал и покрытие. Материал вставки (сталь, алюминий) и тип покрытия (горячее цинкование, порошковая краска) должны соответствовать материалу лотка и условиям эксплуатации среды (нормальная влажность, агрессивная атмосфера, пожароопасная зона).
• Тип профилирования. Наличие продольных ребер жесткости — обязательное требование. Ребра предотвращают прогиб вставки под весом кабелей и придают ей необходимую прочность.

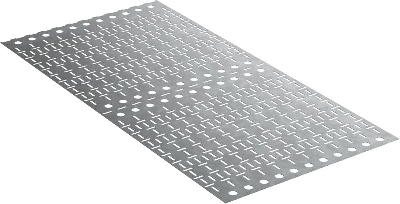

• Наличие перфорации. В некоторых случаях используются перфорированные вставки, которые обеспечивают частичную защиту, но сохраняют вентиляцию кабельного пучка.

Использование донных вставок — это экономичный и рациональный способ адаптировать универсальные лестничные лотки под конкретные требования проекта без замены всей системы. Чтобы получить консультацию по подбору, оформить заказ и узнать актуальную цена на донные вставки, обратитесь к менеджерам компании. Купить качественные комплектующие для кабельных трасс с доставкой в Екатеринбурге и регионы можно по телефону +7 (912) 650-17-32.
