Лоток кабельный лестничный

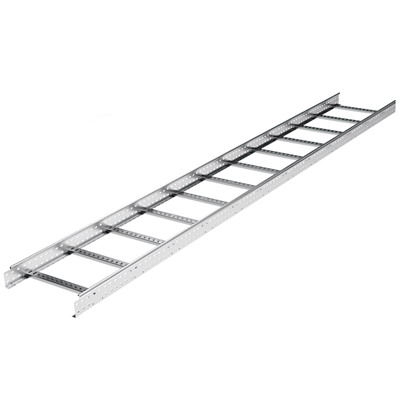

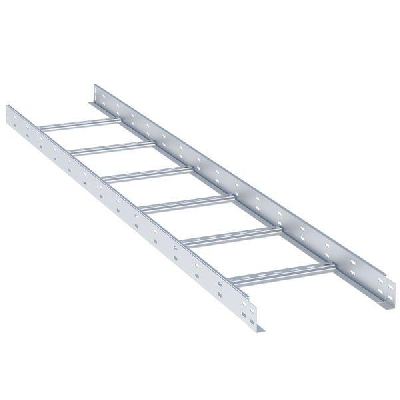

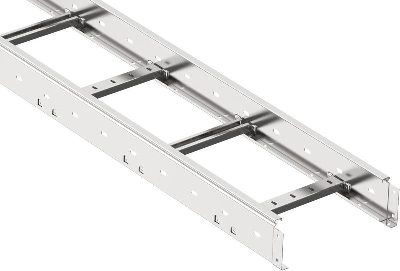

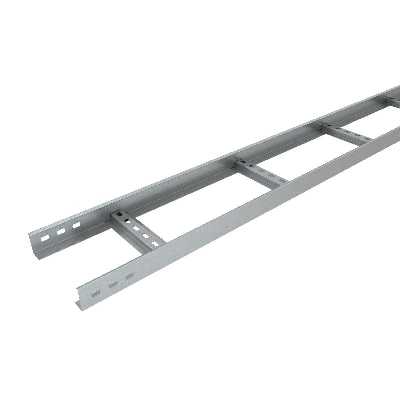

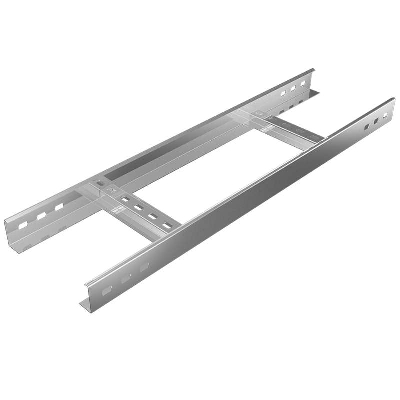

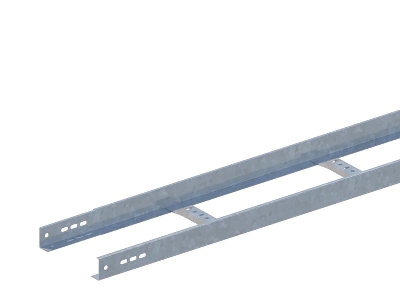

Лестничный лоток представляет собой несущую конструкцию из двух продольных профилей (боковин), соединенных поперечными перекладинами (ступеньками) сварного или сборного типа. Такая открытая структура обеспечивает максимальную вентиляцию кабельного пучка, что критически важно для силовых линий с большим выделением тепла. Отсутствие сплошного дна исключает скопление пыли и облегчает уход за трассой. Стандартные размеры — длина секции 3000 мм, ширина 100-600 мм, высота борта 50-150 мм. Надежные и сертифицированные решения для прокладки кабельных трасс предлагает компания «УралПромРесурс-ЕК».

Конструкция и ключевые преимущества

В отличие от перфорированных и сплошных лотков, лестничные системы имеют ряд технических преимуществ, обусловленных их решетчатой структурой.

• Свободная вентиляция. Поперечные перекладины не препятствуют естественной конвекции воздуха, что позволяет прокладывать силовые кабели с большим сечением без риска перегрева. Это особенно важно для линий с длительным режимом работы (100% ПВ).
• Минимальное пыле- и влагонакопление. Открытая конструкция не задерживает осаждающуюся пыль, конденсат и случайные брызги воды, что снижает риск коррозии кабельной брони и уменьшает нагрузку на несущие элементы.
• Легкость доступа при монтаже и обслуживании. Крепление кабелей к перекладинам осуществляется пластиковыми стяжками или металлическими скобами. При добавлении или замене кабеля не требуется разбирать соседние участки — новый кабель просто укладывается сверху и фиксируется дополнительными стяжками.
• Экономия металла. Расход стали на погонный метр лестничного лотка ниже, чем на сплошной или перфорированный аналог, при той же несущей способности.

Где применяется и как выбрать

Лестничные лотки незаменимы на объектах с высокой плотностью кабельных трасс и большими тепловыделениями:

• Промышленные предприятия (цеха, склады, насосные станции)
• Энергетические объекты (подстанции, распределительные пункты)
• Торгово-развлекательные центры (для силовых линий освещения и эскалаторов)
• Паркинги и тоннели

Критерии выбора:

• Ширина лотка. Определяется количеством и сечением кабелей. Для пучка из нескольких силовых кабелей 95-120 мм² нужна ширина 400-600 мм, для контрольных и слаботочных — 100-200 мм.
• Высота борта. Влияет на жесткость конструкции и защиту от случайного смещения кабеля. Для тяжелых кабелей выбирают высоту 100-150 мм.
• Материал и покрытие. Оцинкованная сталь (ZN 100-180 г/м²) для нормальных условий, нержавеющая сталь или горячее цинкование — для агрессивных сред и улицы.
• Нагрузочная способность. Указывается в документации и зависит от толщины стали (1,0-2,0 мм), высоты борта и шага между опорами (рекомендуемый шаг — 1,5-2,5 м).

Наш каталог включает лестничные лотки различных типоразмеров под любые задачи. Чтобы купить подходящую модель, ознакомьтесь с ассортиментом и уточните актуальную цена у наших менеджеров. Мы работаем с оптовыми и розничными клиентами в Екатеринбурге и области, предлагая гибкие условия оплаты. Для консультации и оформления заказа звоните по телефону +7 (912) 650-17-32.
