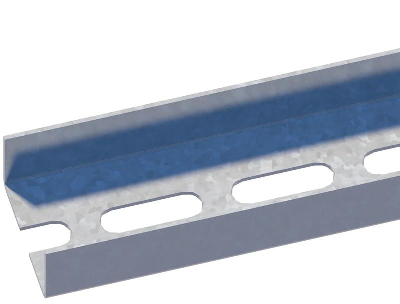

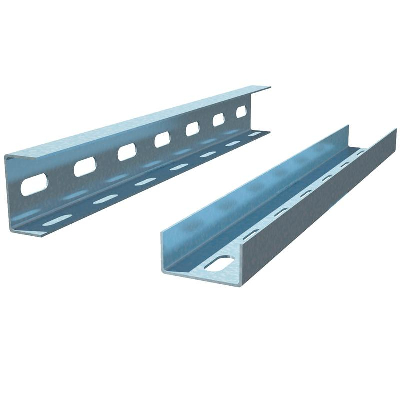

Несущий профиль представляет собой стальной элемент П-образного или С-образного сечения, который служит продольной основой для монтажа кабельных лотков, коробов и систем поддержки. В отличие от стандартных лотков, профиль не имеет дна и боковых стенок — он выступает в роли направляющей и несущей шины, на которую затем крепятся остальные элементы трассы. Такое решение применяется при строительстве протяженных магистралей с большим количеством ответвлений и в условиях ограниченного пространства. Основной материал — оцинкованная сталь толщиной 1.5-3.0 мм, что обеспечивает высокую жесткость и устойчивость к коррозии. Профессиональные и сертифицированные комплектующие для монтажа кабельных систем предлагает компания «УралПромРесурс-ЕК».
Конструктивные особенности и преимущества
Использование несущего профиля вместо готовых лотков дает ряд технических и экономических преимуществ, особенно в крупных проектах.
- Гибкость в проектировании. Профиль позволяет создавать трассы любой конфигурации: прямые, поворотные, с перепадами высоты. На него можно монтировать лотки разных типов (листовые, лестничные, проволочные) на одной линии.
- Экономия материала. В сравнении со сплошными лотками, несущий профиль требует меньше металла на погонный метр, что снижает общий вес трассы и затраты на крепеж.
- Удобство монтажа. Крепление элементов (лотков, кабелей) к профилю осуществляется с помощью специальных хомутов, зажимов или клипс, что ускоряет сборку и позволяет легко модифицировать трассу в процессе эксплуатации.
- Вентиляция кабелей. Отсутствие дна обеспечивает естественную циркуляцию воздуха, что важно для силовых линий с большим тепловыделением.
Где применяется и как выбрать
Несущие профили востребованы на объектах, где требуется большая протяженность трасс и возможность быстрой реконфигурации:
- Промышленные цеха и склады
- Энергетические объекты (подстанции, распределительные пункты)
- Торгово-развлекательные центры
- Паркинги и тоннели
Критерии выбора:
- Типоразмер. Профиль подбирается под ширину и высоту лотков, которые будут на него устанавливаться. Важно, чтобы внутренние размеры профиля соответствовали крепежным элементам (хомутов, клипс).
- Толщина стали. Определяет нагрузочную способность. Для тяжелых силовых кабелей и больших пролетов (до 3 м) выбирают профили толщиной 2.0-3.0 мм, для легких слаботочных трасс — 1.5 мм.
- Покрытие. Для помещений с нормальной влажностью достаточно оцинкованной стали. Для улицы и агрессивных сред применяют горячее цинкование или нержавейку.
- Перфорация. Многие профили имеют заводскую перфорацию (отверстия) для крепления к несущим конструкциям и фиксации кабелей. Шаг перфорации стандартный — 25-50 мм.
Наш каталог включает несущие профили различных типоразмеров для любых задач. Чтобы купить подходящие комплектующие, уточните актуальную цену у наших менеджеров. Мы предлагаем выгодные условия для оптовых и розничных клиентов в Екатеринбурге и области, с доставкой по Свердловской области и в другие регионы. Для консультации и оформления заказа звоните по телефону +7 (912) 650-17-32.
