Кронштейны для кабельных лотков являются несущими элементами, обеспечивающими фиксацию трассы к вертикальным (стенам, колоннам) и горизонтальным (потолку, фермам) поверхностям. Конструкция такого кронштейна включает опорную полку для лотка и крепежную пластину с отверстиями под анкерные болты или саморезы. В зависимости от типа монтажа различают настенные Г-образные модели (для бокового крепления) и потолочные Z-образные или прямые подвесы (для подвеса к перекрытию). Материал — оцинкованная или нержавеющая сталь толщиной 1,5–3 мм, обеспечивающая необходимую жесткость при заданной нагрузке. Надежные и сертифицированные решения для монтажа кабельных трасс предлагает компания «УралПромРесурс-ЕК».
Конструктивные типы и их назначение
Выбор типа кронштейна определяется направлением прокладки трассы и материалом несущей поверхности.
- Настенные (Г-образные) кронштейны. Самая распространенная категория. Предназначены для крепления лотка к стене или колонне. Одна полка примыкает к стене, другая служит опорой для лотка. Вылет консоли определяет расстояние от стены до лотка (обычно 50–300 мм).

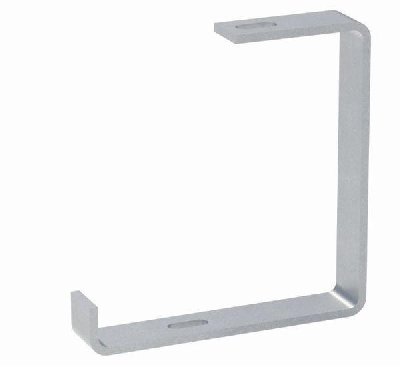

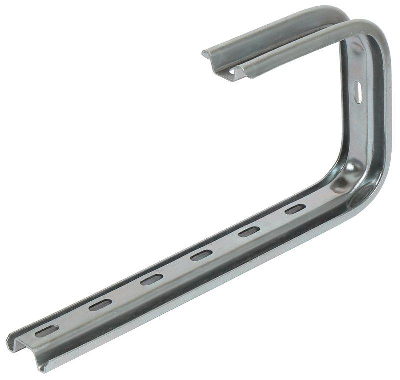

- Потолочные (Z-образные) кронштейны. Используются для подвеса лотка к потолку или верхним перекрытиям. Верхняя полка крепится к потолку, вертикальный элемент задает высоту подвеса (расстояние от потолка до лотка), а нижняя полка служит опорой.
- Прямые штанговые подвесы. Регулируемые по высоте шпильки (штанги) с фиксаторами на концах. Верхний фиксатор крепится к перекрытию, нижний — к лотку. Обеспечивают точное выравнивание трассы по горизонтали и компенсацию неровностей базовой поверхности.
Критерии выбора и расчет нагрузки
При подборе кронштейна необходимо учитывать не только размер лотка, но и суммарный вес кабельного пучка, а также динамические нагрузки (вибрации, возможные удары).
Основные параметры:
- Совместимость с лотком. Кронштейн должен соответствовать ширине лотка (например, 100, 150, 200, 300, 400 мм) и высоте его борта. Производители указывают типоразмеры кронштейнов под стандартные серии.
- Нагрузочная способность. Зависит от толщины металла, длины консоли (вылета) и конструктивных ребер жесткости. Для тяжелых силовых кабелей выбирают усиленные модели с большей толщиной стали и дополнительными ребрами.
- Шаг установки. Расстояние между кронштейнами (обычно 1,5–2,5 м) рассчитывается исходя из несущей способности лотка и кронштейна, а также веса кабелей. Уменьшение шага повышает жесткость трассы, но увеличивает расход крепежа.
- Способ крепления к основанию. Кронштейн может иметь готовые отверстия под анкерные болты (для бетона, кирпича), под саморезы (для дерева, металла) или быть предназначен для сварного соединения.
- Коррозионная стойкость. Для помещений с нормальной влажностью достаточно оцинкованного исполнения. Для улицы, агрессивных сред и помещений с повышенной влажностью необходимы кронштейны с порошковым полимерным покрытием или из нержавеющей стали.
Правильно подобранные и смонтированные кронштейны гарантируют устойчивость и долговечность всей кабельной трассы. Наш каталог включает широкий выбор настенных и потолочных кронштейнов различных типоразмеров. Чтобы купить подходящую модель для вашего проекта, уточните актуальную цена у наших менеджеров. Мы предлагаем выгодные условия для оптовых и розничных клиентов в Екатеринбурге и области, осуществляя доставку по Свердловской области и в другие регионы. Для консультации и оформления заказа звоните по телефону +7 (912) 650-17-32.
